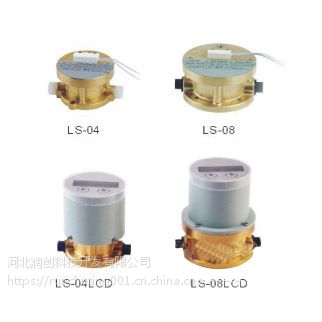

概述 旋转活塞式流量计是研制成功的旋转活塞式流量计，具有***水平，由于它的流量下限低、量程宽、精度高、结构简单、工作可靠、低于同规格的容积式流量计，可以直接安装在火车、拖拉机、发电机组、内河或近海航行的船舶中测量各类动力机器的燃油耗量，及各种较重液体的装卸计量和管道过液计量。是液料考核管理的仪表，有利于节能工作的深入开展，是目前理想的可在量大面广的交通工具上应用的油耗表，深受能源计量部门、科研部门、交通部门、车船制造厂及各用液厂家的欢迎。工作原理 系流量计由壳体，活塞机构等部分组成。计数机构完全与油液隔离靠磁性传动，当仪表接入管路并有燃油流过时，进出口两侧的压力差将推动活塞作回转动作，此时与活塞相连接的磁性耦合器也随之转动，由于活塞的转数正比于流过仪表的油量，因此计数机构所计下的活塞转数即流过仪表的油量的倍数。型号流量范围型号规格流量范围L/h常用小始动LS-04LS-04LCD1005021LS-08LS-08LCD84其他指标 示值误差 流量至小流量之间为,&plun;0.5%.&plun;1%. 其它流量段照常计量但不计精度. 工称压力 1.6MPa 工作温度 -20~+60℃ 介质 汽油,柴油,煤油及粘度相近的非腐蚀性轻质液体. 燃油油滤 外配过滤器(用户自配或向我司另购) 燃油中杂 质颗粒度 ≤0.02mm 外磁场 强度 H≤***/M 连接方式 LS-04本体为G1/8＂内螺纹连接 LS-08本体为G1/4＂内螺纹连接 (出厂标配1/2＂外螺纹连接过滤网接头) 输出信号 干簧管源触点信号 LS-04:5mL/P LS-08:12.5mL/P 重量 LS-04约500克,LS-04LCD600克 LS-08约800克,LS-08LCD900克外形尺寸尺寸型号长宽高流量计本体连接方式LS-04606040G1/8＂内螺纹连接LS-04LCD6060100G1/8＂内螺纹连接LS-08737345G1/4＂内螺纹连接LS-08LCD7373100G1/4＂内螺纹连接出厂标配1/2”外螺纹连接过滤器接头。油品杂质较多的必须加配标准精细过滤器!过滤器接头 过滤器接头内部装了不锈钢过滤网，可以防止油品中杂质进入流量计腔内堵塞仪表，过滤网由孔用弹性档圈固定，方便清洗和拆卸。显示表头操作说明 LCD液晶表头可显示三个界面分别是:累积流量面.瞬时流量界面.单次流量界面.三个界面之间可通过→键循环切换.任何按键操作都会让背光点亮，10秒按键没操作自动熄灭。电池电量提醒功能:当电量过低时会闪动，需更换新电池电池的连续使用时间为2年以上，待机时间为6年以上

产品采用电子显示系统，根据涡轮计量原理，具有功能完备，结构简单，操作方便等特点。可以广泛用于石油、化工、尿素、医药、交通、食品待工业及商业。一..技术参数介质尿素，化学品，汽油，水，柴油进出口4分外螺纹计量精度&plun;1%重复性&plun;0.5%工作压力10BAR工作电压3V待机时间2年流量范围1-10L/MIN 1寸单次计数0.00-999.9总累计数0.00-999999.9计量单位升/L，加仑/GAL，品脱/PTS，夸脱/QTS单次计量清零与开机RESET二．计量单位设置在待机状态或当前加注量显示状态下，同时按RESET+CAL键2秒钟。进入单位转换设置，如屏幕显视L，按RESET按键，依次按LTR→GAL→PT→QT→L选择计量单位，同时累计加注量按照当前的计量单位换算后显示。再按CAL键1秒钟，退出单位转换设置。三．可复位累计加注量清零按RESET键，LCD满屏显视，等待满屏显视结束后，再长按RESET键5秒，此时可复位累计加注量清零。四．误差系数标定1.现场标定在待机状态或当前加注量显示状态下，按CAL键5秒钟，K24流量计进入现场校准标定状态，屏幕显视FlELd。按CAL键，屏幕下排显示F 1，现场校准是将100L待测液体按固定流速流过K24流量计，进入该模式后，上面显示脉冲值。有液体流过K24时，上面排显示不断增加脉冲，液体流过100L时，按RESET键。上面一排显示End或Err,其中End表示标定成功，而Err表示标定失败。按RESET键退出现场校准标定，进入正常累计模式。这时K24将按照新的标定系数累计流量。2.修正***比标定在待机状态或当前加注量显示状态下，按CAL键5秒钟，K24流量计进入现场校准标定状态，按RESET键，屏幕下排出现PErC，上面数字是要修正的***比。例：原系数为100.00时，显示屏显示油100升，实际出油也是100升，如想少加2升油，按误差系数标定里的调到100.20。以后是98升。想要96升调到100.40。反之则少显多给油。

计量加油真正超高精度涡轮，误差&plun;≤1%，可调流量系数，自封型，自动跳） 精密的电子计量精度≤1%，内部涡轮结构也可以配置手动型加油，需要配手动型的联系店主修改涡轮电子表误差&plun;≤1%，可调流量系数，（可配使用自封型，自动跳）电子计量精度≤1%，内部涡轮结构涡轮表精度1%可调电子流量表！单次计数显示9999.9L，在小流量99.999升以下到小数点后3位数，保持小流量的精度自动进位显示数值，保持计数值 ，单班累计可以清数，总累计一直存在内存不变！重复性好稳定性强，***的LCD(液晶)计数，2节电池（使用寿命长，更换简单一看会！更可靠，重量轻，使用方便。可以清零5位（9999.9）单次加油量，总累计8位不可清零。精度正负≤1%重复性误差小于2% 计量单位为(升/L，美加仑/GAL,夸脱/QTS,品脱PTS)随意切换（基本是升，使用方便）， 两个按键(CALIBRATE DISPLAY) 配合使用简单容易操作！进出口：　1寸内螺　材质　：铝合金尺寸规格 1“ 1.5”流量范围　20-250L精度:&plun;1%轴承：钢轴：碳化钨型号ZS-A05类型叶轮式流量计测量范围20(m3/h)公称通径40(mm)适用介质柴油 煤油规格1寸,1.5寸

概述WF-LC-Z系列椭圆齿轮流量计是用于管道中液体流量连续或间断测量和控制的容积式计量仪表。它具有量程范围大、准确度高、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装建议等诸多优点。适用于石油、化工、化纤、交通、商贸、食品、医药卫生等部门的流量计量。WF-LC-Z系列椭圆齿轮流量计装有指针和字轮累积装置，可现场直接显示流经管道内的液体流量和瞬时流量。在计数机构中附加发讯装置与电显仪表配套可实现累积、定量和瞬时流量远传集中控制。加装散热器或椭轮欠齿可测量高温、高粘液体。不同的液体（酸、碱、盐、有机溶液等）流量计主体可选择不同的材质制造。WF-LC-Z系列椭圆齿轮流量计技术指标1、表头显示：指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出2、仪表型号：LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示3、测量介质：液体、各种油品4、口径规格：10---2005、流量测量范围：0.04-340m3/h6、测量精度：0.50.27、被测介质温度：-20℃-100℃，+200℃8、工作压力：1.6MPa2.5MPa6.4MPa9、输出信号：脉冲、4--20mA、RS48510、通讯类型：RS48511、电源：DC12V---DC24V12、安装方式：法兰连接、螺纹连接13、防爆等：ExiaIIBT414、防护等：IP65WF-LC-Z系列椭圆齿轮流量计量程范围表LC-Z—A铸铁型LC-Z—QA铸铁铝齿型LC-Z—E铸钢型公称压力MPa1.62.5、4.0、6.3温度范围℃-20~+100精度等0.5%0.2%流量范围m3/h被测液体粘度mPa.s口径(mm)0.6—22—88—.08—0.40.04—0.4150.3—1.50.15—1.5200.75—30.4—30.3—3251.5—60.8—60.6—03—152—151.5—15504.8—243—242.4—24658—405—404—408012—608—606—6010020—10013——10015038—19024—19019—19020068—34045—34034—340

一、概述液体微小量流量计产品介绍 液体小流量计是专门设计用于普能液体,高黏度液体，如糖浆、原油或浓缩的液体洗涤剂的测量。由于它的特殊结构和外摆线形的叶轮，所以能高精度地计量这些液体而压降很少，测量范围宽。流量计可选用不同的材料，以用于食品工业或化学工业。产品说明：流速测量范围：0.06-30升/分压力范围：0.00-10.00bar温度范围：-10～+65℃黏度范围：约5-8000厘沲(cStoke)测量精度：&plun;1% 重复精度：&plun;0.25%管道连接：G 1/4内螺纹，φ5.6mm,φ9.60mm,φ12mm等材料：壳体 PP聚丙烯 轴承INOX 18/8(1.4305)不锈钢，或氧化铝，针形叶轮 PEEK聚醚酮醚 磁体 SrFeO陶瓷，超声适用范围：化学品，原油，光刻胶，液体洗涤剂，番茄酱，沙拉酱，蜂蜜、糖浆等WLR-W系列微小流量流量计是一种采用涡轮原理设计专门测量微小流量的专用流量计，它具有高的精度，特别是在高温和高压的条件下也是如此。电子脉冲发生器也集成在流量计内，在长期连续工作的条件下也能保持&plun;1%的精度和&plun;0.25%的重复性。由于灵巧的结构设计，在工作时不会形成沉淀，所以仪表的工作完成是“洁净”的。因此，即使是为苛刻的要求，例如半导体集成电路和芯片的流程中使用的刻蚀剂，具有强的耐腐蚀性，并如有一个微小的颗粒落下，也会使芯片成为废品，这些WLR-W产品都能满足。该系列流量计用途十分广泛：可用于测量、调节、分配液体，包括工业、化学、石油和商用咖啡机等。当应用于食品卫生工业时，其产品都通过美国食品部门（NSF）的验证。二、技术参数测量范围通径小流量流量仪表系数(安装尺寸可按用户要求加工) 1.1mm2.1 L/h90 L/h0.487 1.2mm3.06 L/h108 L/h0.543 1.4mm5.04 L/h138 L/h0.625 1.5mm5.58 L/h150 L/h0.697 5.6mm 13 L/h 600 L/h 8.2mm 20 L/h 2000 L/h 11 mm 60 L/h 3000 L/h 还有各种口径（请致电13711571872）压力范围20.0bar温度范围-10℃/+100℃精度等&plun;1%重复精度&plun;0.25%管道连接G 1/4 内螺纹 （可根据客户要求定制）
