| 是否进口：否 | 产地：邢台产地 | 加工定制：是 |
| 品牌：慧采 | 型号：2018款 | 订货号：HC0001 |
| 货号：01货号 | 规格：2018款 | 适用范围：范围广 |
| 是否跨境货源：否 |

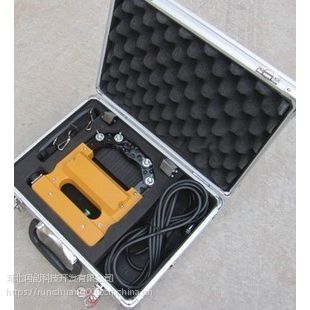

产品简介:CJE-1型电磁轭探伤仪，本系列产品主要适用于锅炉、压力容器、船舶、管道、钢铁结构件等行业的磁粉探伤。仪器采用标准化设计，模具化，通用互换，体积小、重量轻、提升力大、活关节可调，特别适用于平焊缝、角焊缝、及形状复杂零部件的探伤。仪器采用可控硅组成触点开关，噪音小、寿命长，能用作外加法磁力探伤和剩磁法磁力探伤。仪器输出为低电压，对不允高电压进入的设备内部探伤更为适用。技术指标1、 输入电压：AC 220V&plun;10％V2、 输出电压：AC 36V3、 输出电流：﹥10A4、 提升力： ﹥5Kg5、 暂载率： 50％6、 O型 ￠150mm7、 电磁轭 磁间距：95－235mm8、 马蹄式 磁间距：5－160mm（6、7、8通用，随机只配一种）9、 探伤灵敏度：A型1＃试片显示清晰10、 主机外型尺寸：230×160×12011、 重量：5Kg（主机）2.5Kg()结构特点仪器采用可控硅开关，低压输出可靠，采用固定式和外加可调式两种，可调式可根据不同部件形状调节靴间距，并有良好的接触。操作使用1、将电源电缆的圆形插头插入三芯电源插座，将电缆的单相插头插入电源插座（必须要有牢固的接地线），打开仪器电源开关，指示灯亮，表明仪器已接通电源。2、将电缆线两端航空插头分别插入仪器插座及插座中。3、使和被探工件表面接触良好，方可按下上的充磁按钮，表头有电流指示，表示工件已在磁化。4、停止使用时，关断仪器电源开关及电源配电板上的总开关。该设备为组合型组，主要由直流磁化电源柜和交流磁化身组成，对工件分别进行交流、直流和复合磁化，电流连续可调，并可预选，直流电源带***频退磁，观察时工件可以转动，配置荧光灯可进行荧光磁粉探伤，广泛适用于航空、汽车、铁道、内燃机、汽车、摩托车等机械行业对中小型零件进行大批磁粉检测。
 | | |
| 型号:RL046808CJE-220磁粉探伤仪 | 型号:RL046846ＫＣＴ-ＩC型数显电磁轭探伤仪 | 型号:RL0468CJE－1型电磁轭探伤仪 |
微型磁轭探伤仪CJE-12/220
一、概述
CJE-12/220微型磁轭探伤仪，是利用磁轭对铁磁性材料制成的工件进行磁化的便携式探伤仪，能对各种零件磁化，适用于油田、造船、内燃机配件、煤矿、机械、标准件、油泵油嘴、飞机制造、汽车另件、造桥、化工、锅炉压力容器、铁路等行业产品，因锻压、淬火、、疲劳等引起的表面及近表面，如链杆、曲轴、轴承、高强度螺栓、弹簧、锻件、石化管件、阀门、叶片、齿轮、轧辊、锚链以及焊缝等几何形状复杂工件的探伤。
CJE系列微型磁轭探伤仪有交流、直流、交直流两用磁粉探伤仪，直流供电电源为可充电池，适用于野外电源现场操作以及高压不能进入的容器、桥梁、管道等现场操作，一次充电连续工作时间可达6小时以上。交流供电电源采用~220V电源直接输入，需其他仪器配套，操作方便、简单、重量轻、便于携带，因而该仪器得到广泛使用。
二、技术参数
型号 分类 | CJE—12/220 交直流 | CJE—12 直流 | CJE—220 交流 | |
电源 | ~220V50Hz –12V | –12V | ~220V50Hz | |
充电电源 | 220V 50Hz | 220V 50Hz |
| |
使用电池 | MF12—7.2H | MF12—7.2H |
| |
工作电流 | AC1.4A DC1.7A | DC1.7A | AC1.4A | |
充电时间 | 8~15h | 8~15h |
| |
电瓶使用时间 | 6小时以上 | 6小时以上 |
| |
工作间隙时间 | 1分钟开1分钟关 | |||
磁化距 | 50~200mm | 50~200mm | 50~200mm | |
提升力 | A C | >5.5kg |
| >5.5kg |
D C | >28kg | >28kg |
| |
重量 | 3.2kg | 3.2kg | 3.2kg | |
电池包 | 2.9kg | 2.9kg |
| |
外形 尺寸(㎜) | 208×52×146 | 208×52×146 | 208×52×146 | |
电池包 | 160×100×70 | 160×100×70 |
| |
充电器 | 80×60×40 | 80×60×40 |
| |
三、原理及使用
1、充电(充电器、蓄电池供CJE—12/220、CJE—12用)
将~220V电源接通充电器，把充电器与电池箱插头对接，充电时，充电器发光二管发出红色亮光，指示蓄电池处于“快充”状态，发光管转为绿色光时，此时蓄电池达14伏以上。如果蓄电池消耗不多对其充电，则起始可能是充一段时间由红色转为绿色，处于“缓充”状态。进入缓充充电器对蓄电池继续充电，但总的充电时间不要超过15小时。
注：充电器改进后说明。
2、蓄电池
蓄电池是的供电电源，在开始工作后，由于电池的连续放电，当欠压时，提升力有明显的下降(6小时后)，需对蓄电池进行充电。
3、探伤
直流探伤(使用于CJE—12/220 CJE—12)
⑴、将线的插头与蓄电池插头连接，此时线插头上的红灯亮，蓄电池便向供电。
⑵、探伤时，将关节开面置于被检工件上，保持良好接触。
⑶、按下开关，同时向被检区域喷洒磁粉或磁悬液，并保持2~3s。
⑷、松开开关，移开，对工件进行观察。
⑸、移至另一检查区域，重复3、4条工作。
：交流探伤(使用于CJE—12/220)
⑴、将电源输入插头插入必须带有接地线的插座中，***地线良好接触。
⑵、探伤时，参照直流探伤3、4、5条。
四、维护及注意事项：
1、充电器充电时，每次充电时间不超过15个小时，充电完毕后应将充电器插头与电池插头卸下，避免电源倒流。
2、蓄电池欠压时，尽快对其进行充电，以保护蓄电池有良好的蓄电性能。
3、仪器长时间不用时，应每隔2—3个月对蓄电池进行充电一次，以免蓄电池走电而影响蓄电池使用寿命及连续工作时间。
4、工作时，每次通电时间一般2—3秒，长不要超过5秒，间隔时间3—5秒。
5、磁悬液使用水剂时，应加入适量防锈剂。
6、使用前，活动关节处加入适量油剂润滑，使用完应将及活动关节上的水、油、磁粉等擦净，并涂上防锈油。
7、采用交流探伤时，插入电源必须符合仪器注明电源，并有良好的接地。
8、使用时，的移动应在松开开关下进行，以免开路工作而造成仪器发热。
9、探伤仪长时间通电工作，如有明显发热情况，应作适当休息后再投入使用。
10、不要盲目使用，不要接近高温、高湿的地方。不要在雨下作业，喷洒磁悬液切勿喷到开关、插头座上。
五、仪器成套性
型号 分类 | CJE—12/220 交直流 | CJE—12 直流 | CJE—220 交流 |
1 台 | 1 台 | 1 台 | |
电池包 | 1 只 | 1 只 |
|
电池 | 1 只 | 1 只 |
|
充电器 | 1 只 | 1 只 |
|
电源线 | 1 根 |
| 1 根 |
环绕线 | 1 根 | 1 根 |
|
保险丝管 | 5只(***) | 5只(***) |
|
使用说明书 | 1 份 | 1 份 | 1 份 |
合格证 | 1 份 | 1 份 | 1 份 |
ＫＣＴ-ＩC型数显电磁轭探伤仪概述
ＫＣＴ-ＩC型彩屏显示电磁轭（马蹄式）探伤仪，是***使用彩屏显示工作电压磁化电流的精品磁粉探伤设备，是本公司新推出的、、创的、可存储数千张影像资料的精品仪器。该产品是利用磁轭对铁磁性工件进行交流磁化的磁粉探伤仪，它能对各种零件进行局部磁化探伤，包括对大型零部件进行局部磁化探伤，能用于外加法和剩磁法磁力探伤。
仪器利用可控硅组成触点开关，噪音小、寿命长、仪器体积小、重量轻、提升力大、活关节可调等特点，特别适用于平焊缝、角焊缝、压力容器、管道及形状复杂零部件的探伤。仪器输出为低电压，对不允许高电压进入设备内探伤的场合更为适用。
ＫＣＴ-ＩC型数显电磁轭探伤仪技术指标
1、输入电压：AC220V&plun;10%V
2、输出电压：AC36V
3、输出电流：＞10A
4、提升力：大于5kg
5、暂载率：50%
6、电磁轭磁间距：0-250马蹄式磁间距：0-160（两种通用，随机只配一种）
7、探伤灵敏度：A型1＃试片显示清晰
8、主机外形尺寸：170×130×180mm
手提箱尺寸：345*145*130
9、重量：5kg
ＫＣＴ-ＩC型数显电磁轭探伤仪设备成套性
1、主机1台
2、电磁轭/马蹄式1只
3、电源线1根
4、电缆线1根
5、***保险管5只
6、照明灯泡5W/12V（配马蹄式用）5只
7、合格证保修卡1份
CJE-1型电磁轭探伤仪，本系列产品主要适用于锅炉、压力容器、船舶、管道、钢铁结构件等行业的磁粉探伤。仪器采用标准化设计，模具化，通用互换，体积小、重量轻、提升力大、活关节可调，特别适用于平焊缝、角焊缝、及形状复杂零部件的探伤。仪器采用可控硅组成触点开关，噪音小、寿命长，能用作外加法磁力探伤和剩磁法磁力探伤。仪器输出为低电压，对不允高电压进入的设备内部探伤更为适用。
技术指标
1、 输入电压：AC 220V&plun;10％V
2、 输出电压：AC 36V
3、 输出电流：﹥10A
4、 提升力： ﹥5Kg
5、 暂载率： 50％
6、 O型 ￠150mm
7、 电磁轭 磁间距：95－235mm
8、 马蹄式 磁间距：5－160mm
（6、7、8通用，随机只配一种）
9、 探伤灵敏度：A型1＃试片显示清晰
10、 主机外型尺寸：230×160×120
11、 重量：5Kg（主机）2.5Kg()
结构特点
仪器采用可控硅开关，低压输出可靠，采用固定式和外加可调式两种，可调式可根据不同部件形状调节靴间距，并有良好的接触。
操作使用
1、将电源电缆的圆形插头插入三芯电源插座，将电缆的单相插头插入电源插座（必须要有牢固的接地线），打开仪器电源开关，指示灯亮，表明仪器已接通电源。
2、将电缆线两端航空插头分别插入仪器插座及插座中。
3、使和被探工件表面接触良好，方可按下上的充磁按钮，表头有电流指示，表示工件已在磁化。
4、停止使用时，关断仪器电源开关及电源配电板上的总开关。该设备为组合型组，主要由直流磁化电源柜和交流磁化身组成，对工件分别进行交流、直流和复合磁化，电流连续可调，并可预选，直流电源带***频退磁，观察时工件可以转动，配置荧光灯可进行荧光磁粉探伤，广泛适用于航空、汽车、铁道、内燃机、汽车、摩托车等
机械行业对中小型零件进行大批磁粉检测。
